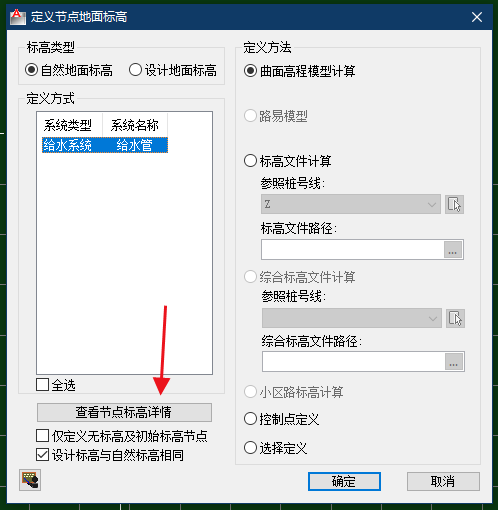

第一步,输入BG快捷键,弹出以下对话框,查看节点标高详情;

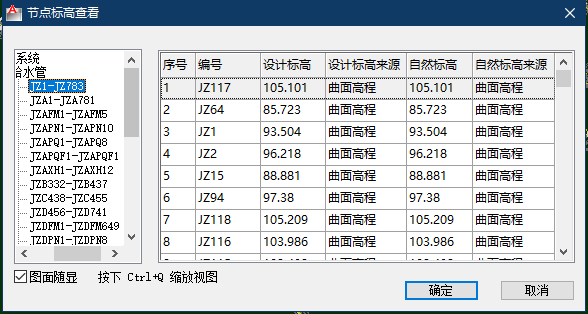

第二步,在节点标高对话框中,直接修改对应节点标高,点确定;

第三步,点强制更新断面,得到最新调整后的纵断面图

未经允许不得转载:道路工程学习网 » 如何修改管线纵断面节点自然和设计标高
微信关注 第一步,输入BG快捷键,弹出以下对话框,查看节点标高详情;

第二步,在节点标高对话框中,直接修改对应节点标高,点确定;

第三步,点强制更新断面,得到最新调整后的纵断面图

未经允许不得转载:道路工程学习网 » 如何修改管线纵断面节点自然和设计标高
