给水管道平面设计流程简易版

第一步，画一条多段线pl，表示管道的路由。

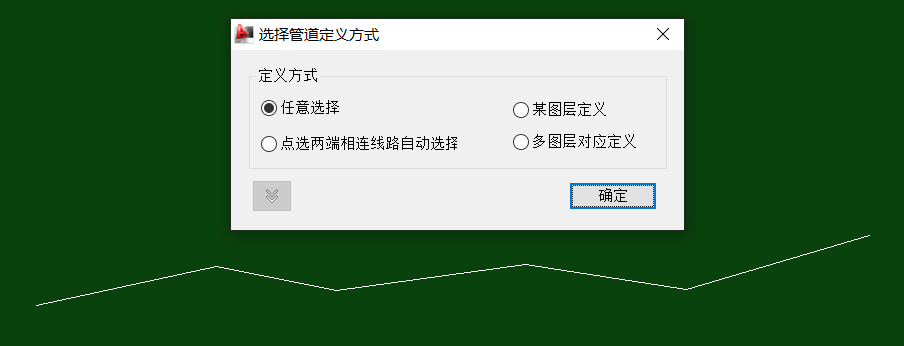

第二步，输入DY，选择所有多段线。

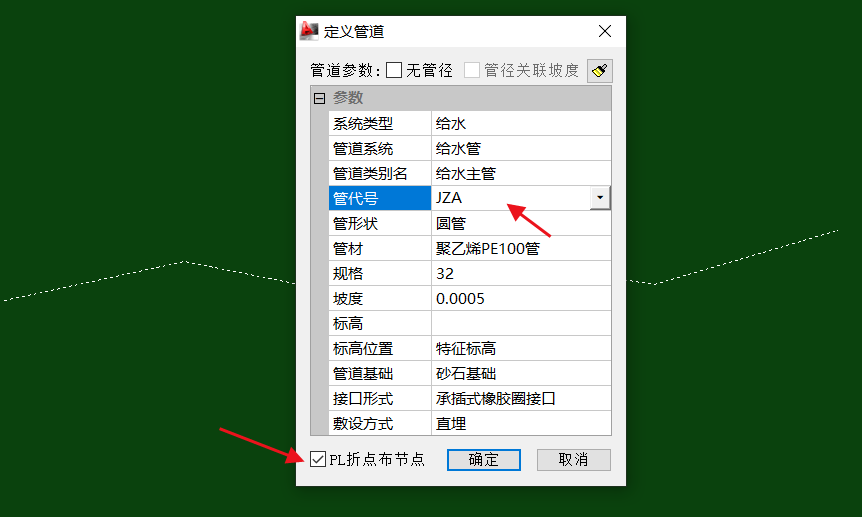

第三步，设置管代号，勾选多段线折点

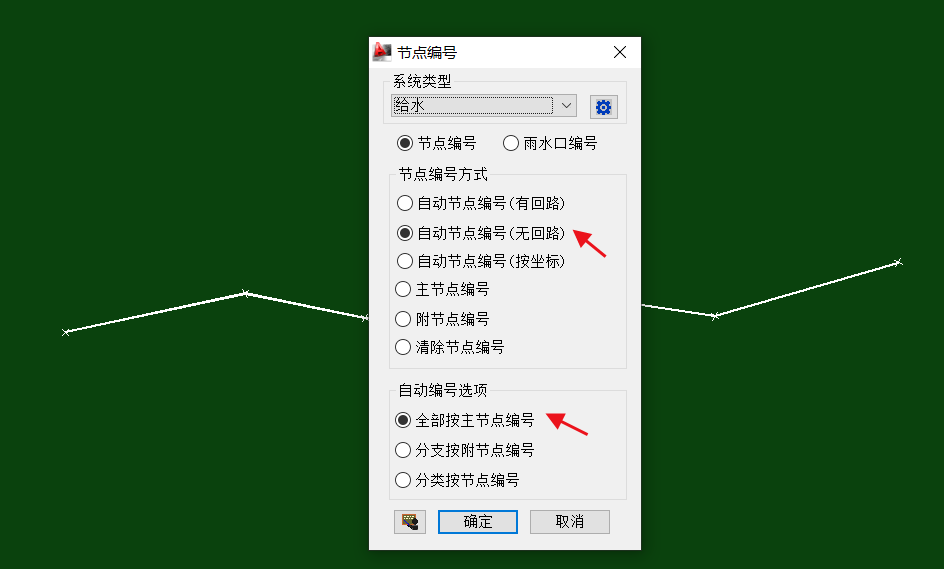

第四步，输入BH，对管道节点进行编号

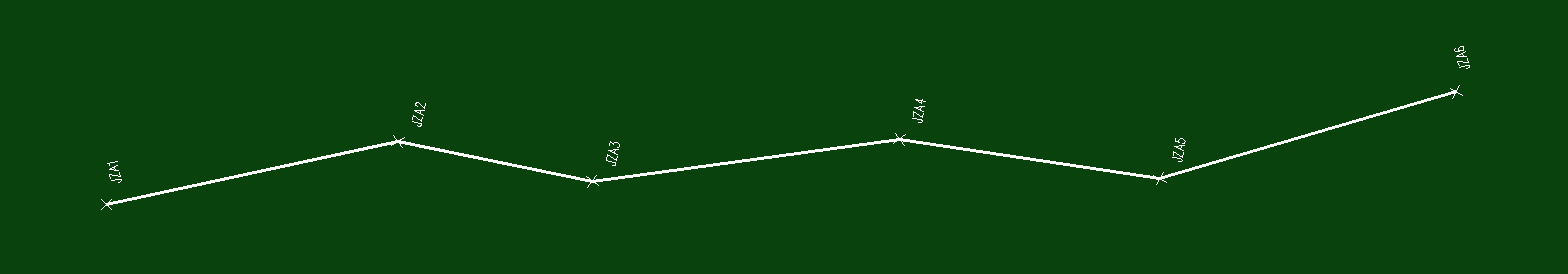

第五步，选择起始节点，回车两次，输入编号1

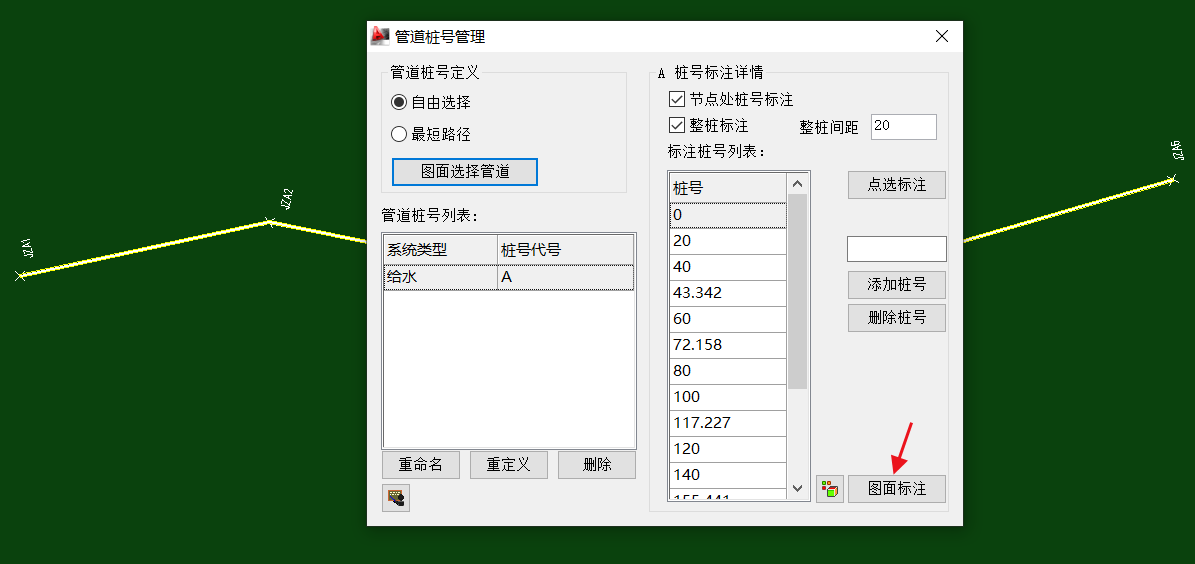

第六步，输入GZ，给管道定义桩号，标注桩号

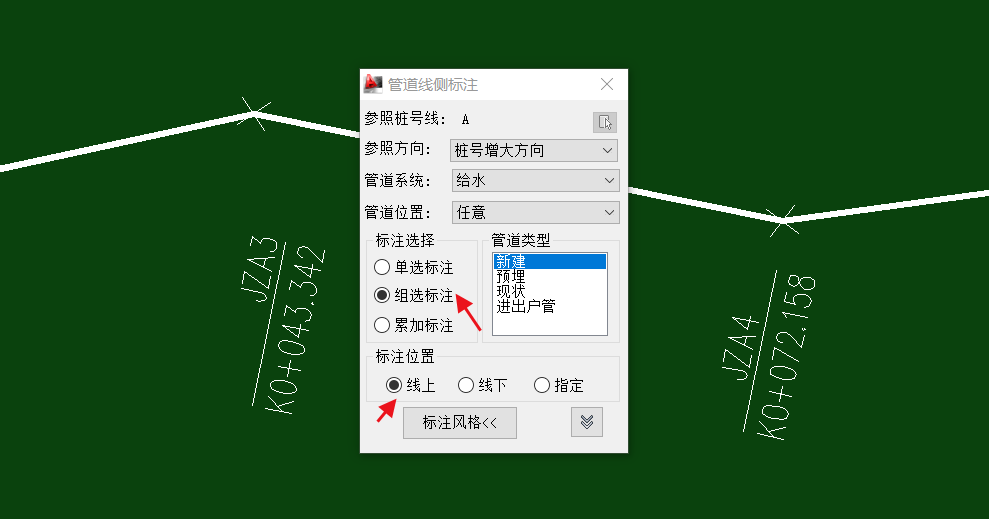

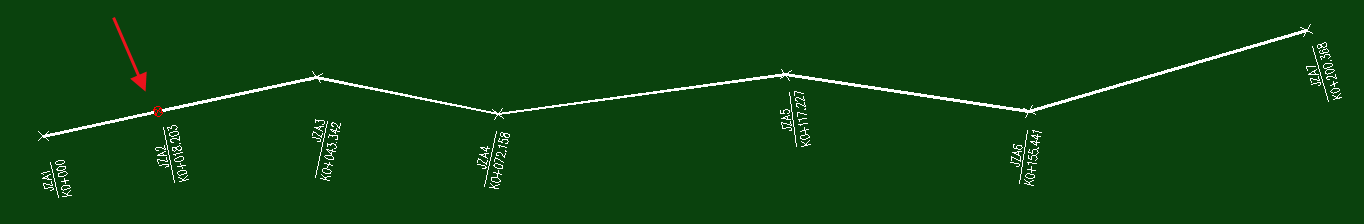

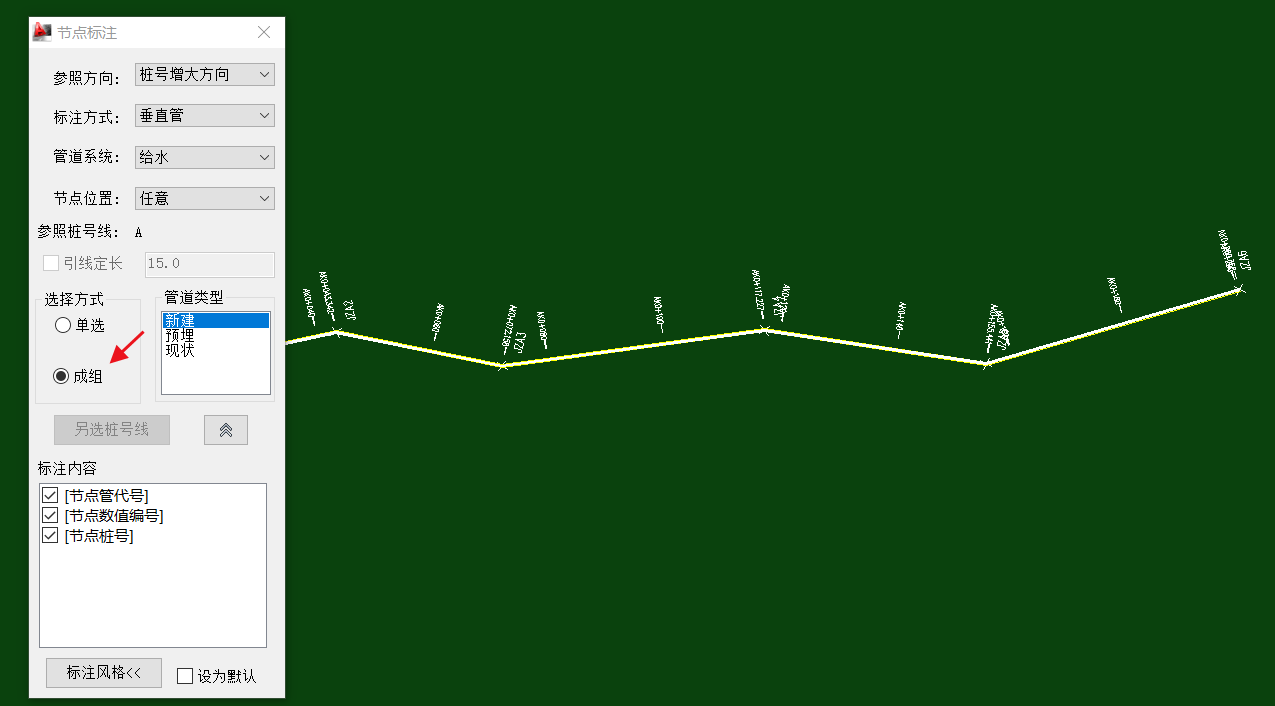

第七步，标志节点信息，节点代号+数值号+节点桩号

第八步，添加节点，输入JD，例如加一个阀门井，添加完按ALT+3

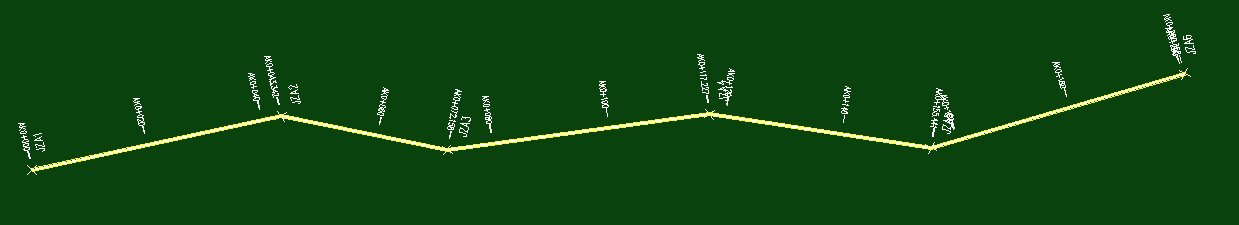

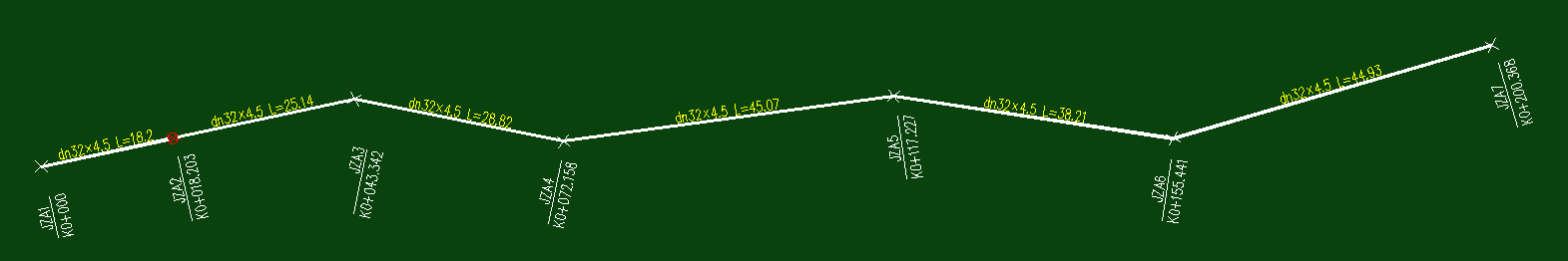

第九步，标注管道信息，管径大小和长度坡度等
