一、读懂图纸

这是给给水管道 “排污” 的节点，也就是一个给 PE100 自来水管 “排泥放水” 的小系统，作用有三个：

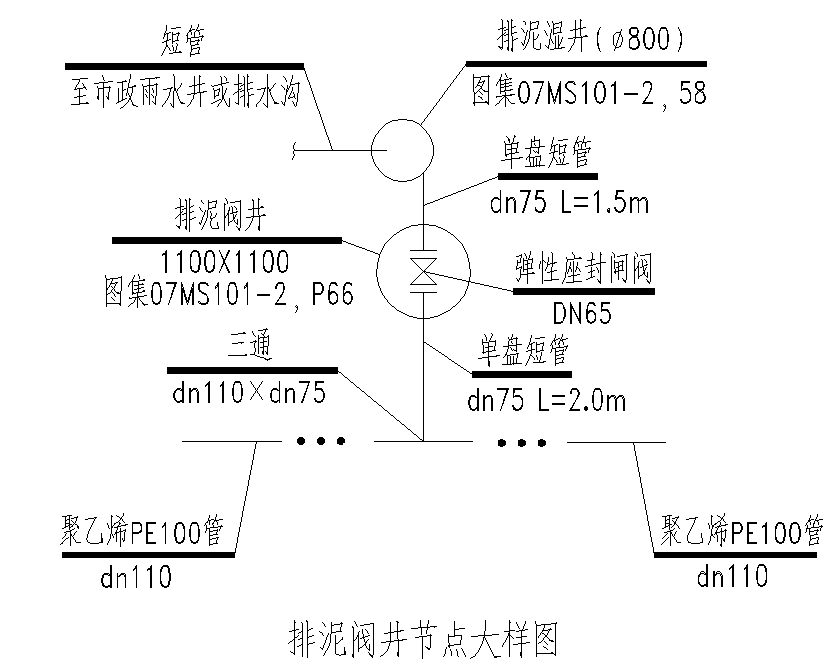

二、核心结构拆解

按水流 / 泥流的顺序，给你拆成 “主干 – 阀门 – 支路” 三个部分：

1. 主干管：DN110 PE100 管

主自来水管，材质是聚乙烯 PE100，外径 110mm，是平时输水的主力管道。

这里用了一个 dn110×dn75 的三通，相当于在主管道上开了个 “侧门”，引出一条小管道，用来接排泥的设备。

2. 中间的 “控制心脏”：排泥阀井

这是一个 1100×1100 的方形井（图集 07MS101-2 P66），里面装着关键设备：

弹性座封闸阀 DN65：就是一个开关阀门，平时关着，主管道正常输水；需要排泥时，把它打开，让水 / 泥从主管道流出去。

阀门前后都接了dn75 的单盘短管：

一根长 1.5m，一根长 2.0m，作用是把阀门固定好、和前后管道接上，也方便以后检修拆阀门。

3. 排泥的 “终点”：排泥湿井 + 出水管

排泥湿井（直径 800mm，图集 07MS101-2 58）：相当于一个临时收集脏水的小水池，从阀门排出来的脏水、泥水，先流到这个井里存着。

短管（从湿井到市政雨水井 / 排水沟）：把湿井里的脏水，最终排到市政的雨水管网或者排水沟里，不会随便乱流污染环境。

平时正常输水：阀门关着，水只在 DN110 的主管道里流，排泥系统不工作。

需要排泥 / 放空时：

打开弹性座封闸阀，主管道里的水（带着底部的泥沙）就会顺着三通→短管→阀门流出来。

泥水先流进排泥湿井里，暂时存住。

再通过湿井接出的短管，把这些脏水排到市政雨水系统里。

排完之后，把阀门一关，主管道就恢复正常输水了。

管径为什么越变越小？

主管道是 dn110（输水主力），排泥支路用 dn75/DN65，是因为排泥不需要那么大的流量，小管道 + 阀门就能控制，既省成本又好操作。

为什么要做两个井？

阀门井（装阀门的）是干操作的地方，方便人下去开关阀门、检修；

湿井（存脏水的）是为了缓冲泥水，避免脏水直接冲出去，也方便观察排泥的情况。
